Проводка по потолку своими руками: описание работ для разных вариантов покрытия

Затеяли ремонт или строите дом? Не забудьте перед установкой потолка позаботиться о новой системе электропроводки — своего рода страховке от возгорания либо порчи недавно купленных модных светильников. А о том, как делается проводка по потолку, и секретах данного процесса вы сейчас узнаете.

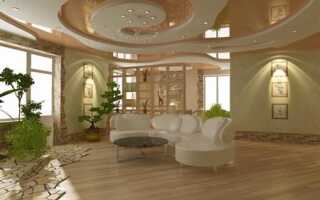

Удачное освещение может преобразить любое помещение

Подготовительные работы

Электропроводка по потолку не делается с бухты-барахты, этому предшествует тщательная подготовка, включающая в себя:

• Определение способа прокладки и типа материалов (в зависимости от базовой поверхности).
• Нахождение распределительного щита/ящика.
• Составление плана, включающего определение мест расположения осветительных приборов.
• Определение сечения и марки провода/кабеля.
• Закупку и/или поиск материалов и инструментов.

Стоит обратить внимание! Как правило, в блок традиционных работ по монтажу входит штробление потолка под проводку, чтобы прокладка получилась скрытой. Если в силу особенных причин такое в вашей квартире невозможно, то нужно будет делать наружный способ прокладки. Также, по мнению опытных домовладельцев, штробления не требует проводка под подвесным потолком, достаточно только сделать вертикальные каналы, следующие к точкам.

А вот для натяжной конструкции понадобится скрытая система.

Так выглядят кабели для электротехнических работ вблизи

Выбор материала

Как вы поняли, выбор материалов для монтажа проводки зависит от того, из чего сделана базовая поверхность. Давайте поговорим с помощью, каких труб/коробов нужно делать разводку в той либо иной ситуации.

1. Железобетон. Если вы заселяетесь в новый (недавно возведенный) дом, то беспокоиться не о чем. Сейчас плиты перекрытия изготавливают с одновременной прокладкой внутри конструкции специальных электротехнических труб и проходных коробок (вам лишь остается найти их). А вот в старых домах из железобетона придется немного поломать голову. Как правило, в таких случаях стараются сделать проводку через каналы, между тем не всегда это удается (препятствуют этому остатки бетона внутри конструкции). Тогда кабель попросту крепится к базовой поверхности. Желательно его «одеть» в трубу из металла или пластиковую гофру.
2. Металл. Как известно, этот материал — превосходный проводник электричества. Поэтому проводка в квартире по такому потолку производится при помощи специальных пластиковых труб и распределительных коробок из такого же сырья. Если в силу каких-либо причин задействовать пластик не представляется возможным, то можно купить стальные рукава.
3. Дерево. Для деревянной базовой поверхности лучше всего подойдут трубы из стали. А вот распределительные коробки могут быть выполнены из любого негорючего материала, только не забудьте проследить, чтобы жилы кабеля не касались внутренней обшивки коробки (для этого провода покройте изоляционным материалом).
4. Гипсокартон. Как правило, такие конструкции подразумевают сокрытие от посторонних глаз всего лишнего, включая проводку. Вам лишь достаточно поместить кабели в любые трубы (стальные, пластиковые и т.д.). Между тем такое покрытие имеет и свои минусы. Подвесной потолок без ущерба его красоте впоследствии вскрыть будет сложно, поэтому стоит заранее вынести коробки за пределы конструкции, чтобы вы могли иметь к ним доступ в случае необходимости проведения ремонтных работ.

А вот готовая система электропроводки для подвесной конструкции

Скрытая и открытая прокладка

Итак, как провести проводку по потолку при помощи скрытого способа?

Это важно знать! Запомните основное правило: резка базовой поверхности осуществляется только вдоль плит. Поперечное штробление чревато разрушением плиты, что приведет к трагедии.

Пошаговые действия:

Шаг № 1. Отмерьте от стены 5 см. Нанесите пометку.

Шаг № 2. Сделайте канал, который на 2 см будет идти параллельно стене и на 10 см параллельно панели.

Шаг № 3. Повторите предыдущий шаг столько раз, сколько планируете установить осветительных приборов, подводя углубление к будущим местам их расположения.

Шаг № 4. Проденьте протяжку и протяните кабель.

Шаг № 5. Обрежьте кабель, оставив 40 см запаса под каждый из светильников/люстр.

Шаг № 6. Запаяйте и изолируйте жилы проводов, собранные в распределительном ящике.

Все, можно проверять, работает ли система.

Вот что у вас должно получиться при выборе скрытого способа разводки

Теперь поговорим об открытом способе прокладки.

Шаг № 1. Сделайте разметку будущего расположения кабелей.

Шаг № 2. Установите распределительные коробки.

Шаг № 3. Нарежьте трубы согласно намеченному плану.

Шаг № 4. Установите фрагменты труб и закрепите их на базовой поверхности (в единое целое).

Шаг № 5. Затяните проводку в рукава, оставив необходимый запас на концах.

Шаг № 6. Соедините и покройте изоляцией жилы, что собраны в распределительной коробке.

Шаг № 7. Сделайте заземление.

Стоит обратить внимание! Проводка в гофре по потолку проводится только под прямым углом.

А это разводка открытого вида

Порядок работ с привязкой к типу потолка

Давайте рассмотрим, как проводится монтаж электропроводки по потолку на примерах с разными видами конструкций.

• Натяжное покрытие

Такая поверхность изготавливается из поливинилхлорида или ткани. Учитывая этот факт, опытные электрики рекомендуют все же под данной конструкцией монтировать скрытую систему проводки, поместив кабель в пластиковый рукав. А вот электротехнические коробки и ящики следует вынести за пределы конструкции, поскольку демонтаж потолка — дело хлопотное, а иногда и неосуществимое.

• Реечный потолок

Эта конструкция относится к подшивному типу покрытий. Материал, из которого изготавливаются рейки, как правило, либо алюминий, либо пластик, либо сталь. В большинстве случаев такое покрытие монтируют в ванной, поэтому требования к системе проводки особенные. Используйте стальные трубы, если основание деревянное. В случае железобетонной базовой поверхности задействуйте пластиковые либо гофрированные рукава. Крепится система к основанию, а вот распределительные ящики нужно вынести за пределы конструкции.

Так выглядит реечная поверхность

• Подвесная гипсокартонная конструкция

Как вы уже знаете, покрытие из гипсокартона будет сложно вскрывать после установки, ведь вы уже покрасите либо покроете обоями, поэтому электротехнические ремонтные работы могут привести к тому, что все придется делать заново. Чтобы избежать таких хлопот, нужно все продумать заранее, включая вынос распределительных коробок за границу конструкции. А вот вид прокладки и выбор материалов для проведения работ всецело зависит от того, какой материал в конкретном случае выступает в качестве основы. Между тем учитывайте, что идеально «соседствуют» с гипсокартоном трубы из стали, пластика и металла (гофрированные).

• Кассетный потолок

Этот вид конструкции также относится к разряду подвесных покрытий. Благодаря размерам и способу установки панелей добраться до любой части электротехнической системы не составит труда. Просто снимаете кассету и ремонтируете поврежденный участок. Поэтому можете размещать распределительные ящики там, где посчитаете нужным. Как правило, при такой поверхности применяется открытый способ разводки, когда трубы крепятся к основанию при помощи хомутов или скоб. Какие именно выбрать защитные рукава, опять же, зависит от материала основы.

А это кассетное покрытие, красиво, правда?!

Стоит обратить внимание! Отклонения от приведенных технологий допустимы только в случае монтажа низковольтной системы, к примеру, светодиодной, подключаемой к сети в 12 либо 24 вольта. Тогда трубками защищают лишь трансформаторный блок, а кабель можно устанавливать без рукава, используя клипсы.

Самые распространенные ошибки

Электропроводка — не самый легкий блок работ, поэтому перед началом лучше сразу ознакомьтесь с промахами, которые делают чаще всего:

• отсутствие защитных труб и ящиков, что чревато возгоранием;
• подключение всех осветительных приборов на один узел защитного отключения, что порой приводит к выходу из строя всех точек, а иногда и поражению током даже при выключателе, находящимся в состоянии «выключено»;
• неправильный или чрезмерно экономный выбор сечения кабелей, что чревато нарушением норм нагрузки на провода, их нагревом и последующим возгоранием;
• начинайте установку с монтажа коробок, а не кабелей;
• не допускайте пересечения проводов;
• для помещений, страдающих от избыточной влаги, следует использовать специальные — влагоустойчивые электротехнические коробки;
• даже для скрытой разводке рекомендуется задействовать специальные рукава.

Если все сделано верно, то выглядеть система должна так

Теперь вы можете сделать потолочную проводку своими силами.
